许继电气成功攻克换流阀光纤组网通信技术

近日，许继电气下属柔性输电公司成功攻克光纤组网通信技术，实现通信路径自适应、光纤通道多冗余、光纤成本降低和模块同步性提升，提高了换流阀可靠性，进一步巩固许继电气换流阀冠军产品地位。

阀控设备作为柔性直流输电工程中的关键设备，犹如电脑的CPU，光纤与子模块则可视为CPU信号的传输通道和接收端，三者的性能直接决定整个柔性直流输电系统的运行性能。随着科技的不断进步，柔性直流换流阀电压等级从几十千伏发展到±800千伏，子模块数量越来越多，连接阀控与子模块的光纤需求量随之增加。上千根长达百米的光纤需要一根根铺设在工程现场，不仅大幅提高柔直换流阀设备的成本，对阀控与子模块间通讯可靠性也提出艰巨挑战。

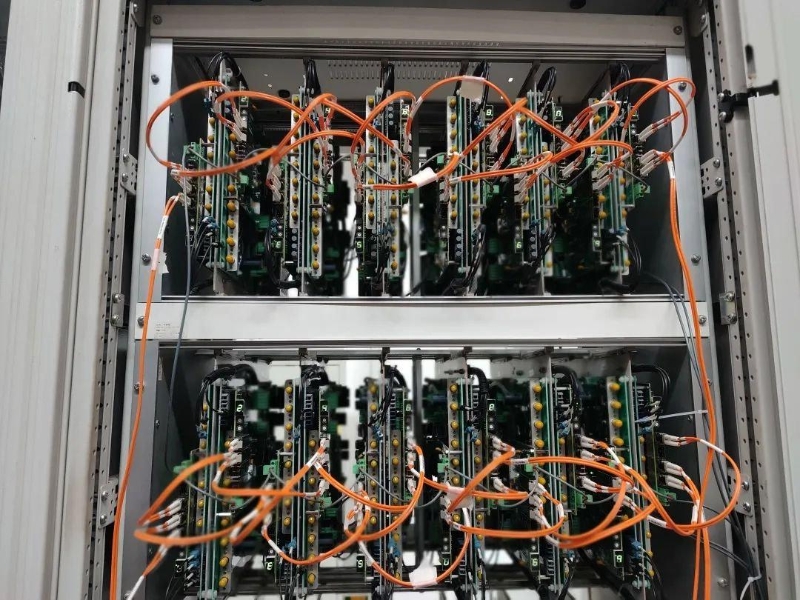

光纤组网动模样机

柔性输电公司基于“节约柔直换流阀成本、提高设备竞争力”的目标，深入研究光纤组网通信技术。历经6个月，研发团队在技术攻关方面获得突破性进展。取得以下关键创新：

通信路径自适应：每个模块由1个通信接口增加至4个，在数据发送过程中自动选择最先收到通信指令的接口。“谁快选谁”的模式提高了通信接收效率，保证模块同步偏差处于ns级别。

光纤通道多冗余：子模块之间由相互独立到联成光纤组网，每个子模块具有多个接收指令的通信接口，若其中一个通信接口失效，仍能保证系统正常运行。

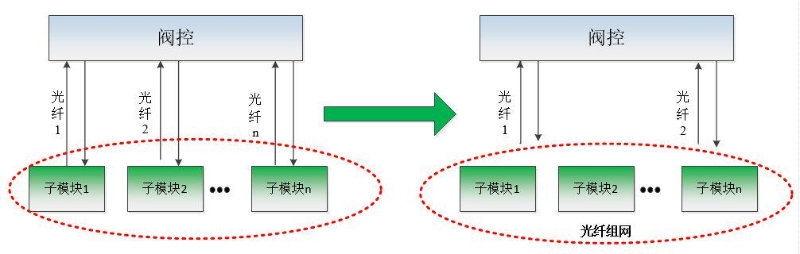

光纤组网连接示意图

组网扩展性强：每个光纤组网中的每个子模块均可通过一对短光纤与另一组中子模块进行串联，从而完成更大的组网，提高系统的可靠性。

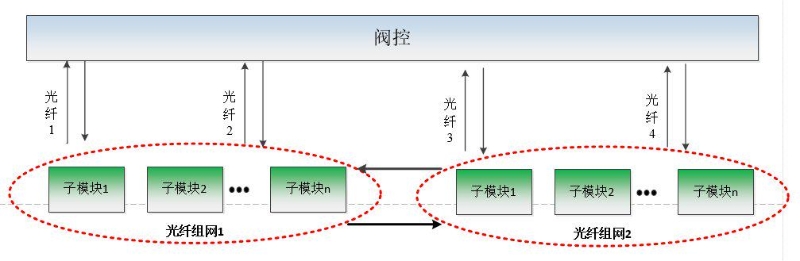

组网扩展示意图

光纤成本低：每个组网中的光纤数量降低83%。鉴于组网中子模块越多，整体需要的光纤量就越少，因此可以根据实际需求增加每个组网中的模块数量，进一步节约成本。

科技创新为国之利器，许继电气对科技创新的追求不曾停下脚步。光纤组网通信技术的应用填补了国内该领域的技术空白，为未来工程打下良好的技术基础，以实际行动打造特高压直流输电技术“中国名片”。
